Jak wykryć ukryte pęknięcia w 304 kanale ze stali nierdzewnej?

Jako dostawca 304 kanałów ze stali nierdzewnej, zapewnienie jakości naszych produktów ma ogromne znaczenie. Jednym z krytycznych aspektów kontroli jakości jest wykrywanie ukrytych pęknięć w 304 kanałach ze stali nierdzewnej. Ukryte pęknięcia mogą zagrozić integralności strukturalnej i wydajności kanałów, co prowadzi do potencjalnych awarii w różnych zastosowaniach. Na tym blogu podzielę się niektórymi skutecznymi metodami wykrywania ukrytych pęknięć w 304 kanałach ze stali nierdzewnej.

Zrozumienie 304 kanałów ze stali nierdzewnej

Przed zagłębieniem się w metody wykrywania pęknięć konieczne jest zrozumienie cech 304 kanałów ze stali nierdzewnej. 304 Stal nierdzewna jest szeroko stosowanym materiałem znanym z doskonałej odporności na korozję, wysokiej wytrzymałości i dobrej formy. Zawiera chrom (około 18–20%) i nikiel (około 8 - 10,5%), które przyczyniają się do jego właściwości odpornych na korozję.

304 kanały ze stali nierdzewnej są powszechnie stosowane w zastosowaniach budowlanych, produkcyjnych i architektonicznych. Są one używane w strukturalnych ramach, systemach wsparcia i elementach dekoracyjnych. Jednak podczas procesu produkcyjnego, takiego jak toczenie, zginanie lub spawanie, mogą wystąpić ukryte pęknięcia, co może być trudne do wykrycia gołym okiem.

Kontrola wzrokowa

Pierwszą i najbardziej podstawową metodą wykrywania pęknięcia jest kontrola wzrokowa. Chociaż nie może wykrywać ukrytych pęknięć, może zidentyfikować pęknięcia powierzchniowe i inne widoczne wady. Kontrola wzrokowa należy przeprowadzić w dobrych warunkach oświetleniowych. Inspektorzy powinni szukać jakichkolwiek oznak pęknięć, takich jak oznaczenia liniowe, przebarwienia lub nieprawidłowości na powierzchni 304 kanałów ze stali nierdzewnej.

Aby zwiększyć skuteczność kontroli wzrokowej, można zastosować szklanki powiększające lub mikroskopy. Szkło powiększające z powiększeniem 5–10 razy może pomóc zidentyfikować małe pęknięcia powierzchniowe, które mogą nie być widoczne dla nagiego oka. Mikroskopy o wyższych powiększeniach (do 100 razy) można wykorzystać do bardziej szczegółowej kontroli, szczególnie do wykrywania bardzo drobnych pęknięć.

Testy penetracyjne cieczy (LPT)

Testy penetracyjne cieczy jest szeroko stosowaną metodą testowania nie destrukcyjnego do wykrywania pęknięć powierzchniowych - otwierających się w 304 kanałach ze stali nierdzewnej. Proces obejmuje następujące kroki:

1. Czyszczenie: Powierzchnia kanału ze stali nierdzewnej 304 jest dokładnie oczyszczana w celu usunięcia brud, tłuszczu lub tlenków. Zapewnia to, że penetracja może skutecznie wniknąć do pęknięć.
2. Zastosowanie penetrującego: Penetant cieczy, zwykle kolorowy lub fluorescencyjny, nakłada się na powierzchnię kanału. Penetant może mieszkać przez określony okres (zwykle 10–30 minut), podczas którego przenika się w pęknięcia.
3. Usunięcie nadmiaru penetrującego: Po przebywaniu nadmiar penetrujący na powierzchni jest ostrożnie usuwany. Zazwyczaj odbywa się to przez wycieranie czystą szmatką lub za pomocą rozpuszczalnika.
4. Zastosowanie programisty: Na powierzchnię kanału nakłada się biały programista. Deweloper działa jako chłonność, wyciągając penetrację z pęknięć i sprawiając, że są widoczne jako jasne linie lub plamy na białym tle.
5. Kontrola: Kanał jest sprawdzany w odpowiednich warunkach oświetlenia. W przypadku penetantów fluorescencyjnych stosuje się czarne światło, co sprawia, że ​​pęknięcia świecą jasno. W przypadku widocznych penetrantów wystarczy normalne białe światło.

Testy penetracyjne cieczy mogą wykryć bardzo małe pęknięcia powierzchniowe, ale jest ograniczone do pęknięć powierzchniowych i nie może wykryć ukrytych pęknięć wewnętrznych.

Testowanie cząstek magnetycznych (MPT)

Testowanie cząstek magnetycznych jest kolejną nie destrukcyjną metodą testowania odpowiednim do wykrywania pęknięć powierzchniowych i bliskich powierzchni w materiałach ferromagnetycznych, w tym 304 stali nierdzewnej (chociaż 304 stal nierdzewna jest ogólnie uważana za nie -ferromagnetyczną, może mieć pewne właściwości ferromagnetyczne z powodu czynników roboczych zimnych lub innych czynników). Proces obejmuje następujące kroki:

1. Namagnesowanie: Kanał ze stali nierdzewnej 304 jest magnetyzowany za pomocą pola magnetycznego. Można to zrobić za pomocą stałych magnesów, elektromagnetów lub Yokes.
2. Zastosowanie cząstek magnetycznych: Drobno podzielone cząstki magnetyczne, suche lub w ciekłym zawiesinie, są przyłożone na powierzchnię namagnesowanego kanału.
3. Kontrola: Cząstki magnetyczne będą przyciągane do obszarów, w których występują pęknięcia, tworząc widoczne wskazania. Wskazania te można zaobserwować w normalnych warunkach oświetlenia.

Testowanie cząstek magnetycznych jest stosunkowo szybkie i łatwe do wykonania, ale jest ograniczone do materiałów ferromagnetycznych i może wykrywać tylko pęknięcia powierzchniowe i bliskie.

Testy ultradźwiękowe (UT)

Testy ultradźwiękowe są potężną nie destrukcyjną metodą testowania do wykrywania pęknięć wewnętrznych w 304 kanałach ze stali nierdzewnej. Działa w oparciu o zasadę fal ultradźwiękowych propagujących się przez materiał. Kiedy fala ultradźwiękowa napotyka pęknięcie lub inną nieciągłość w materiale, część fali jest odbijana z powrotem do przetwornika.

Proces testowania ultradźwiękowego obejmuje następujące kroki:

1. Aplikacja sprzęgła: Łącznik, taki jak olej lub żel na bazie wody, jest nakładany na powierzchnię kanału stali nierdzewnej 304. Zapewnia to dobre połączenie akustyczne między przetwornikiem a materiałem.
2. Umieszczenie przetwornika: Otwarcie ultradźwiękowego jest umieszczane na powierzchni kanału. Przetwornik emituje fale ultradźwiękowe do materiału i odbiera odbite fale.
3. Kontrola: Fale odbijane są analizowane przez urządzenia do testowania ultradźwiękowego. Obecność pęknięcia jest wskazywana przez odbity sygnał na wyświetlaczu sprzętu. Rozmiar, lokalizacja i orientacja pęknięcia można określić na podstawie charakterystyki odbitego sygnału.

Testy ultradźwiękowe mogą wykrywać pęknięcia wewnętrzne na różnych głębokościach w kanale 304 stali nierdzewnej. Wymaga jednak wykwalifikowanych operatorów i specjalistycznego sprzętu.

Testowanie prądu wirowego (ECT)

Testy prądu wirowego jest nie destrukcyjną metodą testowania, którą można zastosować do wykrywania pęknięć powierzchniowych i bliskiej powierzchni w 304 kanałach ze stali nierdzewnej. Działa na podstawie zasady indukcji elektromagnetycznej. Gdy prąd naprzemienny jest przepuszczany przez cewkę, generuje on naprzemienne pole magnetyczne. Gdy cewka jest blisko powierzchni 304 kanału ze stali nierdzewnej, prądy wirowe są indukowane w materiale.

Jeśli w materiale występuje pęknięcie lub inna nieciągłość, prądy wirowe zostaną zakłócone, co spowoduje zmianę impedancji cewki. Ta zmiana impedancji może być wykryta za pomocą prądu wirowego sprzętu do testowania.

Testy prądu wirowego jest szybkie i mogą być używane do kontroli linii. Może wykrywać pęknięcia powierzchniowe i blisko powierzchni z wysoką czułość. Jest jednak ograniczony do materiałów przewodzących i wpływa na to takie czynniki, jak chropowatość powierzchni i przewodność elektryczna materiału.

Wniosek

Wykrywanie ukrytych pęknięć w 304 kanałach ze stali nierdzewnej ma kluczowe znaczenie dla zapewnienia jakości i niezawodności produktów. Można zastosować kombinację różnych nie destrukcyjnych metod testowania, takich jak kontrola wzrokowa, testy penetracyjne cieczy, testowanie cząstek magnetycznych, testy ultradźwiękowe i testowanie prądu wirowego, aby osiągnąć kompleksowe wykrywanie pęknięć.

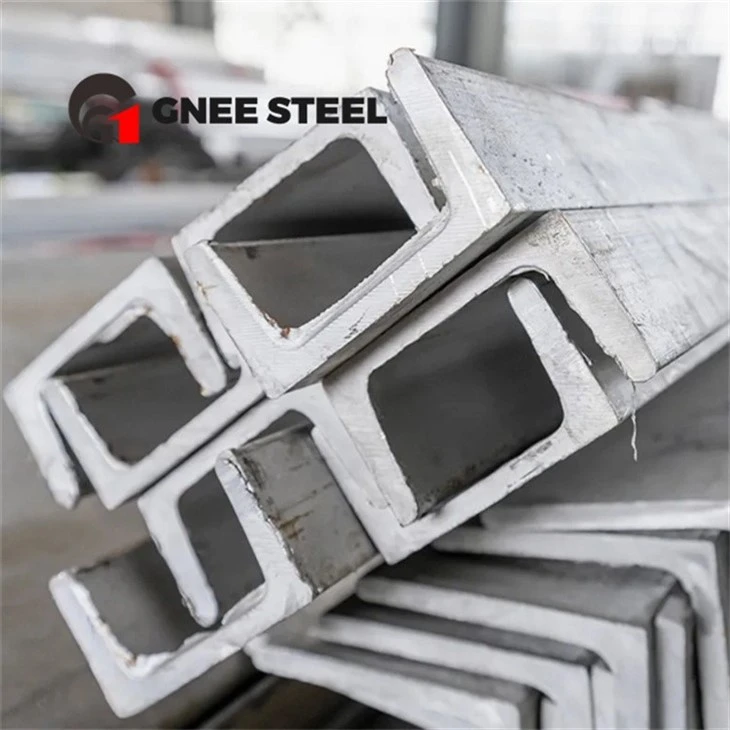

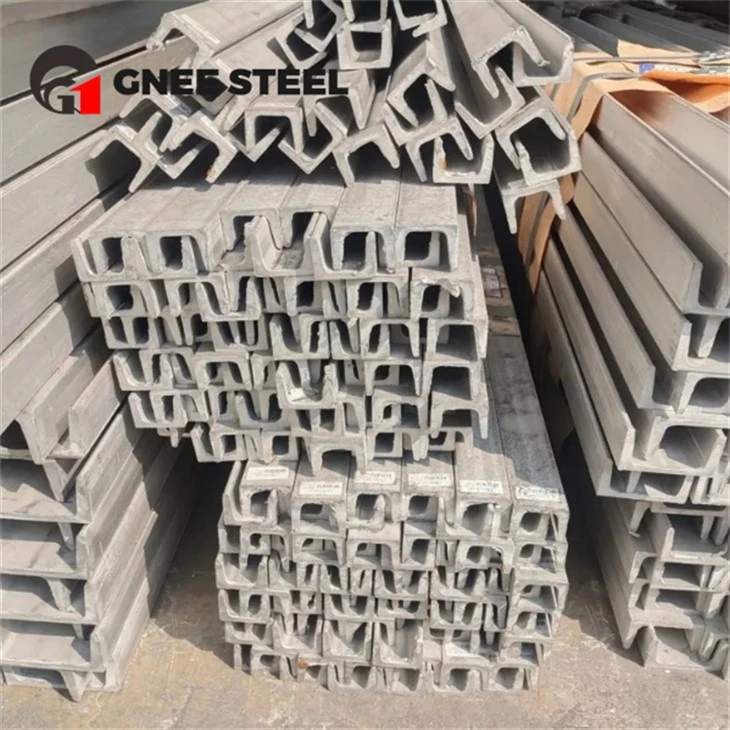

W naszej firmie jesteśmy zaangażowani w zapewnianie wysokiej jakości 304 kanałów ze stali nierdzewnej. Używamy zaawansowanych metod wykrywania pęknięć, aby zapewnić, że nasze produkty spełniają najwyższe standardy. Oprócz 304 kanałów ze stali nierdzewnej oferujemy również420 kanałów ze stali nierdzewnejWSzczotkowany kanał U ze stali nierdzewnej, ISS 410 Hot Rolled Cannes C.

Jeśli jesteś zainteresowany naszymi produktami lub masz pytania dotyczące wykrywania pęknięć w kanałach ze stali nierdzewnej, skontaktuj się z nami w celu uzyskania zamówień i dalszych dyskusji. Z niecierpliwością czekamy na współpracę z Tobą, aby zaspokoić Twoje potrzeby kanału ze stali nierdzewnej.

Odniesienia

• ASNT (American Society for Nonstruction Testing). „Nieniszczycielski podręcznik testowania”.
• Standardy ASTM (American Society for Testing and Materials) związane z testowaniem ze stali nierdzewnej.
• Różne dokumenty techniczne dotyczące produkcji stali nierdzewnej i kontroli jakości.
