Jak obliczyć pojemność ciśnienia 304 okrągła rurka ze stali nierdzewnej?

Jako zaufany dostawca okrągłych rur ze stali nierdzewnej, często spotykam zapytania klientów dotyczących pojemności na ciśnienie tych rur. Zrozumienie, jak obliczyć pojemność łożyska ciśnienia, ma kluczowe znaczenie dla różnych zastosowań, od przemysłowych systemów rur po struktury architektoniczne. W tym poście na blogu przeprowadzę cię przez proces obliczania ciśnienia - nośności 304 okrągłych rur ze stali nierdzewnej, dzielenia się odpowiednimi formułami, czynnikami do rozważenia i praktycznych przykładów.

Zrozumienie 304 okrągłe rurki ze stali nierdzewnej

304 Stal nierdzewna jest szeroko stosowanym materiałem w produkcji okrągłych rur ze względu na jej doskonałą odporność na korozję, wysoką wytrzymałość i dobrą formalność. Rurki są dostępne w różnych rozmiarach, grubości ściany i długości, dzięki czemu nadają się do różnych zastosowań. Niezależnie od tego, czy chodzi o transport płynów, konstrukcji podtrzymujących, czy cele dekoracyjne, 304 okrągłe rurki ze stali nierdzewnej są niezawodnym wyborem.

Kluczowe czynniki wpływające na ciśnienie - pojemność łożyska

Zanim zagłębić się w metody obliczeń, konieczne jest zrozumienie kluczowych czynników, które wpływają na ciśnienie - pojemność łożyska 304 okrągłe rurki ze stali nierdzewnej:

Właściwości materialne

Właściwości mechaniczne 304 stali nierdzewnej, takie jak granica plastyczności i wytrzymałość na rozciąganie, odgrywają znaczącą rolę w określaniu zdolności łożyska ciśnienia. Wartość plastyczności to naprężenie, przy którym materiał zaczyna odkształcić plastycznie, podczas gdy wytrzymałość na rozciąganie jest maksymalnym naprężeniem, które materiał może wytrzymać przed złamaniem. Dla 304 stali nierdzewnej typowa granica plastyczności wynosi około 205 MPa (30 000 psi), a wytrzymałość na rozciąganie wynosi około 515 MPa (75 000 psi).

Wymiary rurki

Średnica zewnętrzna (OD) i grubość ściany (WT) okrągłej rurki są krytycznymi parametrami w obliczaniu pojemności ciśnienia - łożyska. Zasadniczo rurki o większych średnicach zewnętrznych i grubszych grubościach ściany mogą wytrzymać wyższe ciśnienia.

Warunki końcowe

Sposób, w jaki końce rurki są podtrzymywane lub ograniczone, może również wpływać na jej ciśnienie - pojemność łożyska. Na przykład rurka z ustalonymi końcami będzie miała większą pojemność łożyska w porównaniu do rurki z wolnymi końcami.

Metody obliczeniowe

Istnieje kilka metod obliczania ciśnienia - łożyska 304 okrągłych rur ze stali nierdzewnej. Jednym z najczęściej stosowanych wzorów jest formuła Barlowa, która opiera się na teorii naprężenia obręczy.

Formuła Barlowa

Wzór Barlowa służy do obliczenia ciśnienia wewnętrznego, jakie może wytrzymać cienką rurkę w ścianie bez awarii. Formuła jest następująca:

[P = \ frac {2S \ Times t} {d}]

Gdzie:

• (P) to ciśnienie wewnętrzne (w MPA lub PSI)
• (S) jest dopuszczalnym naprężeniem materiału (w MPA lub PSI). Dla 304 stali nierdzewnej dopuszczalne naprężenie jest zwykle przyjmowane jako ułamek granicy plastyczności, biorąc pod uwagę czynniki takie jak margines bezpieczeństwa i środowisko aplikacji. Wspólna wartość dopuszczalnego naprężenia wynosi około 138 MPa (20 000 psi).
• (t) to grubość ściany rurki (w mm lub calach)
• (D) to zewnętrzna średnica rurki (w mm lub calach)

Przykładowe obliczenia

Załóżmy, że mamy okrągłą rurkę ze stali nierdzewnej 304 o średnicy zewnętrznej (d = 50) mm i grubości ściany (t = 3) mm. Korzystając z dopuszczalnego naprężenia (S = 138) MPA, możemy obliczyć pojemność łożyska ciśnienia w następujący sposób:

[P = \ frac {2 \ Times138 \ Times3} {50} = 16,56 \ MPA]

Oznacza to, że rurka może wytrzymać ciśnienie wewnętrzne do 16,56 MPa w danych warunkach.

Ograniczenia formuły Barlowa

Podczas gdy formuła Barlowa jest prostą i szeroko stosowaną metodą obliczania ciśnienia - łożyska cienkich rur, ma pewne ograniczenia:

• Cienkie - założenie ściany: Wzór Barlowa opiera się na założeniu, że ściana rurki jest cienka, zwykle zdefiniowana jako stosunek grubości ściany do średnicy zewnętrznej ((t/d)) jest mniejszy niż 0,1. W przypadku grubych rur murówki mogą być wymagane bardziej złożone formuły lub analiza elementów skończonych.
• Efekty końcowe: Wzór nie uwzględnia warunków końcowych rurki, co może mieć znaczący wpływ na pojemność łożyska ciśnienia, szczególnie w przypadku krótkich rur.
• Materiał nie -liniowy: Wzór Barlowa zakłada, że ​​materiał zachowuje się liniowo, co może nie być dokładne w przypadku dużych deformacji lub sytuacji wysokiego stresu.

Inne rozważania

Oprócz metod obliczeniowych należy wziąć pod uwagę inne czynniki przy określaniu ciśnienia - łożyska 304 okrągłe rurki ze stali nierdzewnej:

Korozja i erozja

Korozja i erozja mogą z czasem zmniejszyć grubość ściany rurki, zmniejszając w ten sposób jej ciśnienie - łożyska. Ważne jest, aby wybrać odpowiednie materiały odporne na korozję i powłoki ochronne dla środowiska aplikacji.

Temperatura

Właściwości mechaniczne 304 stali nierdzewnej mogą się zmienić wraz z temperaturą. W wysokich temperaturach granica plastyczności i wytrzymałość na rozciąganie materiału może zmniejszyć się, co może wpływać na pojemność łożyska ciśnienia. Podczas projektowania systemu rurociągu należy wziąć pod uwagę zakres temperatur roboczy.

Czynniki bezpieczeństwa

Aby zapewnić bezpieczeństwo i niezawodność systemu rur, często stosuje się współczynniki bezpieczeństwa do obliczonej pojemności łożyska. Współczynnik bezpieczeństwa uwzględnia niepewność w właściwościach materiałowych, procesach produkcyjnych i warunkach pracy. Typowy współczynnik bezpieczeństwa komponentów zawierający ciśnienie wynosi od 1,5 do 4, w zależności od zastosowania.

Powiązane produkty

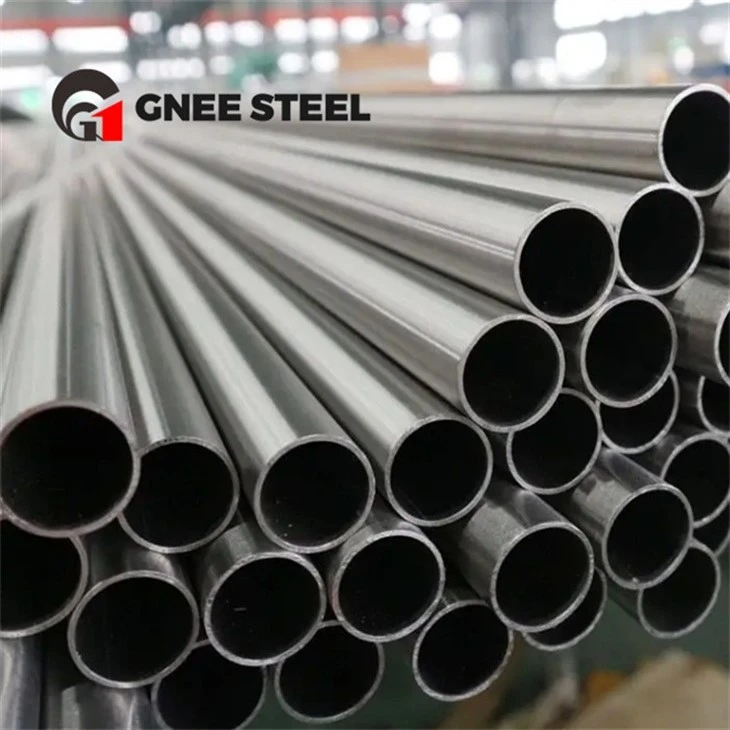

Jeśli interesuje Cię inne rodzaje rur ze stali nierdzewnej, oferujemy również szeroką gamę produktów, w tymASTM A270 TP316L Ultra - czysta precyzyjna rura stalowaWASTM A312 TP 317L STEAL STAL STAL STEAL RURE, IASTM A269 TP304LN SS Polerowana rura. Rury te zostały zaprojektowane w celu spełnienia najwyższej jakości standardów i są odpowiednie do różnych zastosowań przemysłowych i komercyjnych.

Wniosek

Obliczanie ciśnienia - pojemność łożyska 304 okrągłe rurki ze stali nierdzewnej jest kluczowym krokiem w zapewnieniu bezpieczeństwa i niezawodności systemów rur. Zrozumienie kluczowych czynników, stosując odpowiednie metody obliczeń i biorąc pod uwagę inne istotne czynniki, takie jak czynniki korozji, temperatury i bezpieczeństwa, możesz podejmować świadome decyzje przy wyborze i projektowaniu probówek do twoich aplikacji.

Jeśli masz jakieś pytania lub potrzebujesz dalszej pomocy w obliczaniu ciśnienia - pojemności łożyska 304 okrągłe rurki ze stali nierdzewnej lub innych produktów ze stali nierdzewnej, skontaktuj się z nami w celu uzyskania zamówień i dyskusji w głębi głębokości. Nasz zespół ekspertów jest zawsze gotowy zapewnić profesjonalne porady i produkty wysokiej jakości.

Odniesienia

• Kod kotła ASME i naczyń ciśnieniowych
• Standardy ASTM dla rur ze stali nierdzewnej
• „Projekt inżynierii mechanicznej” Josepha E. Shigleya i Charlesa R. Mischke
